Инструкция по сборке и обращению с арбалетом

Как собрать арбалет?

Инструкция по сборке арбалета прилагается к каждому конкретному экземпляру арбалета и может отличаться в зависимости от конструкции.

В комплекте тиров «Джон Малыш» и "Робин Гуд" в основном поставляются два вида арбалетов: МК-150 (Тарантул) и МК-200 (Скорпион).

Сборка арбалета МК 150 (Тарантул)



Распаковываем коробку и извлекаем корпус арбалета и плечи. На плечах должна стоять маркировка 40 – это означает, что усилие плеч равна 40 фунтам, это около 18 кг.

Затем надеваем на концы плеч специальные колпачки. Они буду защищать тетиву от трения об металл. Колпачки необходимо посадить очень плотно, иначе, при первых же выстрелах из арбалета колпачки могут треснуть. В случае если колпачок треснул, а вам необходимо продолжать работу – необходимо обмотать концы плеч изолентой в несколько слоев и только после этого надеть на них тетиву.


Следующий шаг – соединяем плечи и корпус арбалета. Место контакта плеч арбалета с корпусом с одной стороны и фиксирующей пластиной с другой стороны защищается резиновой прокладкой.




Выравниваем положение плеч относительно корпуса арбалета и затягиваем главный винт с помощью шестигранного ключа который идет в комплекте.

Затем прикрепляем к корпусу арбалета стремя.




Как натянуть тетиву.

Накидываем петлю тетивы на одно плечо. Делаем несколько оборотов тетивой вокруг оси для того чтобы волокна из которых состоит тетива меньше изнашивались при эксплуатации арбалета.


Закреплять тетиву на втором плече арбалета удобнее всего вдвоем. Один вставив ногу в стремя тянет на себя плечи, второй в это время накидывает петлю тетивы на второе плечо.


Как правильно взвести арбалет.

Очень важно научиться правильно заряжать арбалет. Это связано с тем, что если при взведении арбалета произойдет некоторый перекос в натяжении тетивы, то стрела получит неравномерный импульс и полетит в сторону от центральной оси арбалета, что повлияет на результат стрельбы.

Для того, чтобы зарядить арбалет, необходимо встать, арбалет опустить, вставить одну ногу в стремя арбалета. Затем, приклад арбалета упереть в живот. Взять тетиву двумя руками, с двух сторон от направляющей (желательно, чтобы в натягивании тетивы принимали участие по четыре пальца на каждой руке). Затем прижать указательные пальцы к направляющей и, ведя пальцы вдоль направляющей, тянуть тетиву на себя (не отрывая ее при этом от плоскости направляющей) до щелчка в замке спускового устройства арбалета. Арбалет взведен. При взведении арбалет автоматически ставится на предохранитель.



ВАЖНО! В целях безопасности, взведенный арбалет может быть направлен только в сторону мишеней, с ним нельзя поворачиваться, если даже арбалет смотрит в землю и его нельзя поднимать выше, чем край щита, на котором прикреплены мишени (в международных спортивных правилах за это сразу присуждается штрафное очко)

Как правильно наложить стрелу. Теперь необходимо правильно наложить стрелу. Удерживая арбалет в положении, когда арбалет смотрит в землю, положить стрелу на направляющую таким образом, чтобы одно из перьев находилось в пазу направляющей (в случае, если на хвостовике стрелы есть углубление для тетивы, в пазу должно находиться перо которое отличается по цвету от двух других перьев стрелы). После этого необходимо довести стрелу вдоль направляющей до спускового механизма - сделать это необходимо до упора (от падения стрелу удерживает специальная плоская пружина). Арбалет заряжен.

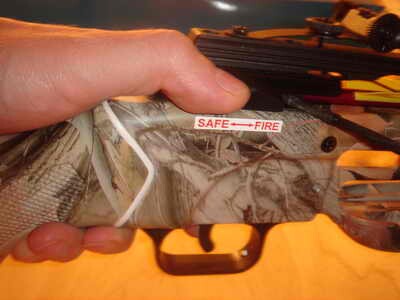

Предохранитель. После того, как арбалет наведен на цель, необходимо снять предохранитель. ВАЖНО! Предохранитель снимается только непосредственно перед выстрелом! В случае, если после снятия с предохранителя выстрел по каким либо причинам не состоялся, ОБЯЗАТЕЛЬНО необходимо вручную поставить арбалет на предохранитель.

ВНИМАНИЕ! НИКОГДА, НИ ПРИ КАКИХ УСЛОВИЯХ НЕ СТРЕЛЯЙТЕ ВХОЛОСТУЮ БЕЗ СТРЕЛЫ!!! Плечи арбалета могут треснуть - это может привести к травме.
